在工業自動化領域，每一秒都關乎效率和精度。無論是高速運轉的生產線，還是精密無比的質檢環節，工業相機如何準確捕捉瞬間畫面，成為提升整體效能的關鍵。而觸發拍照（Trigger Imaging）正是實現這一目標的“秘密武器”。今天，我們就來深入解析工業相機觸發拍照的設置方法，幫助您解鎖高效、穩定的視覺檢測方案。

 一、為什么需要觸發拍照？

在工業場景中，相機往往需要與被檢測物體、運動設備或外部信號同步工作。連續拍照可能導致圖像模糊、數據冗余或錯過關鍵瞬間。觸發拍照通過外部信號控制相機捕獲時機，確保：

精準同步：與生產線速度、機械臂動作或傳感器信號完美配合。

減少冗余：只在需要時拍照，節省存儲和處理資源。

提升圖像質量：避免運動模糊，捕捉清晰瞬間。

 二、觸發拍照的常見方式

工業相機一般有兩種主要的觸發方式：軟件觸發和硬件觸發。

1. 軟件觸發

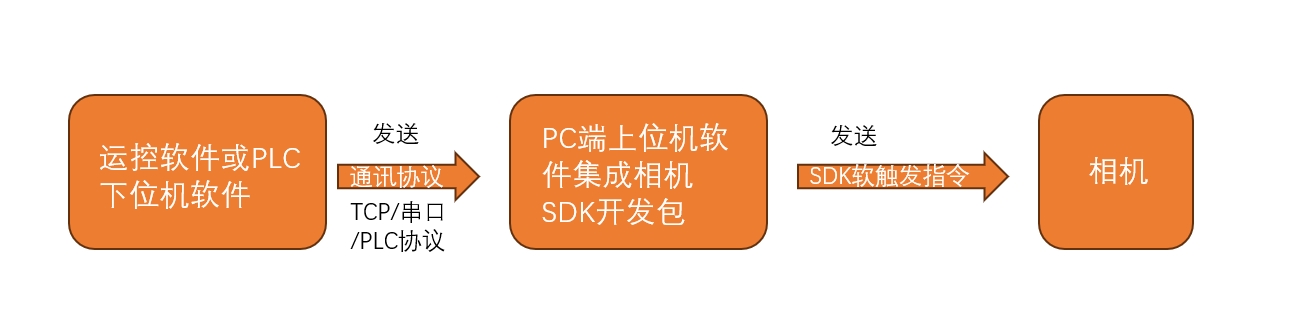

   通過計算機軟件或上位機軟件（如Halcon、LabVIEW或定制程序）發送指令控制相機拍照。適合調試或低速場景，在高速運動物體的檢測中，可能會出現拍攝時機錯失的情況。

2. 硬件觸發

   通過外部物理信號（如光電傳感器、編碼器或PLC輸出的電脈沖）對相機進行物理觸發拍照。這是工業應用的主流方式，響應快、可靠性高。

 三、硬件觸發設置步驟（以常見千兆網相機為例）

以下是設置硬件觸發功能的一般步驟。請注意，不同品牌和型號的工業相機會有所不同，以具體設備的說明書為準。

1. 連接觸發信號源

將傳感器的輸出信號線（通常為PNP/NPN型）連接到相機的GPIO接口（如Trigger In）。注意電壓匹配（常用5V、12V或24V），必要時加裝隔離器防止干擾。

2. 配置相機參數

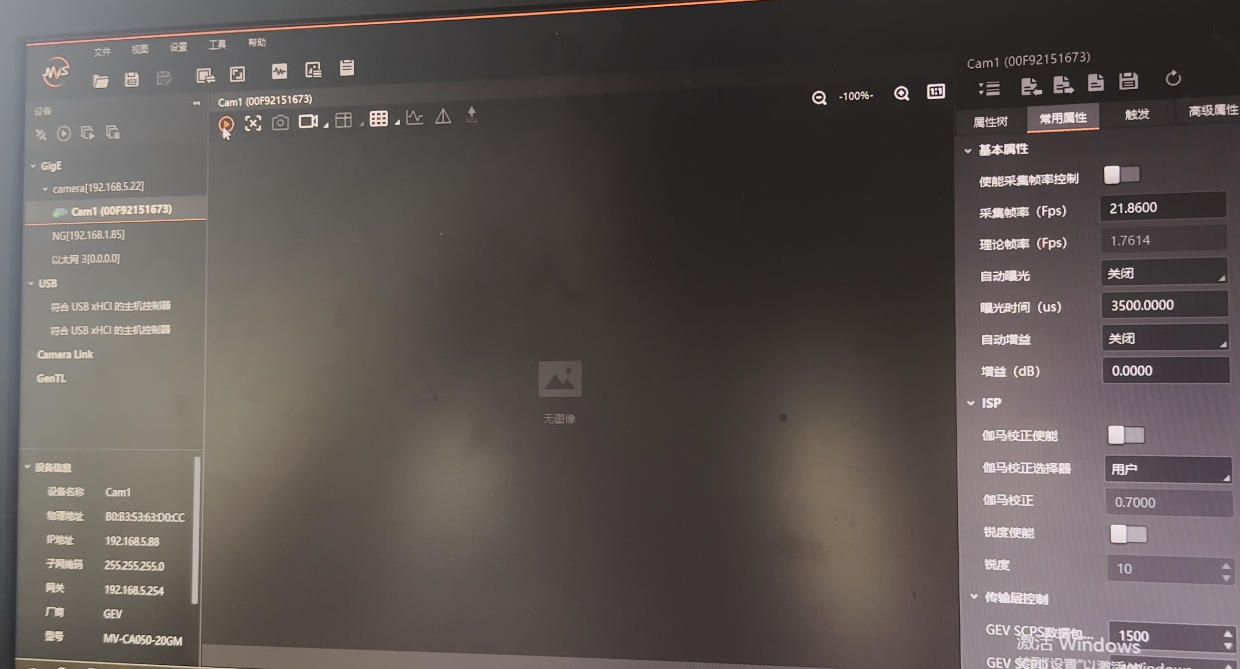

通過相機廠商提供的配置工具（如海康威視的MVS），或SDK集成開發：

1）觸發模式選擇：將采集模式從“連續”改為“觸發”（如TriggerMode=On）。

2）觸發源設置：選擇信號輸入端口（如Line0、Line1）。

3）觸發參數調整：

•  觸發延時（TriggerDelay）：信號到來后延遲多久拍照，用于補償機械或光學延遲。
•  曝光時間（ExposureTime）：根據物體運動速度和光照條件設定。
• 去抖設置（Debounce）：消除信號抖動導致的誤觸發。

3. 測試與優化

連接完畢后，模擬觸發信號，檢查圖像是否正常捕獲。調整光源、曝光時間及觸發時機，確保圖像清晰無拖影。

四、常見問題與解決方案

1. 相機不響應觸發信號：

• 檢查接線是否正確，并確認電源和信號都正常供給。
• 查看相機的配置界面，確保觸發模式設置沒有問題。

2. 拍攝圖像模糊：

• 檢查相機的快門速度與光圈設置。
• 確保鏡頭沒有污垢或者劃痕，可能影響成像質量。
• 觸發時機不準：調整延時或同步信號相位。

3. 觸發延時/誤觸發：

• 確認信號源響應迅速且準確，必要時可考慮更換觸發設備。
• 在軟件設置中優化命令的執行效率。
• 啟用去抖功能，過濾噪聲干擾。
• 檢查傳感器信號是否穩定。

在設置工業相機觸發拍照功能的過程中，有一些注意事項需要避免：

1. 觸發信號不穩定：確保采用穩定的觸發信號源，避免由于抖動或干擾導致機拍攝圖像失敗。

2. 配置參數不當：配置過程中的任何參數錯誤，都會影響拍攝效果。建議在設置之前做好參數記錄，并在測試后進行調整。

3. 外界干擾：在工業環境中，各種設備運作產生的電磁干擾可能會影響相機的工作。可以采用屏蔽等措施來減小干擾。

4. 定期維護：相機的維護也是非常重要的，定期清理鏡頭、檢查信號線、固件升級，確保設備始終處于最佳狀態。

工業相機的觸發拍照不僅是技術操作，更是自動化系統的“節奏控制器”。正確配置觸發模式，能讓視覺檢測如虎添翼，提升產能的同時保障質量穩定性。如果您正面臨工業視覺難題，不妨從觸發設置入手，讓每一幀都價值最大化！
