工業相機丟幀解決方案:3分鐘徹底解決你的檢測難題!
工業相機丟幀(Dropped Frames)是應用中非常常見且令人頭疼的問題,尤其是在高速、高分辨率或長時間連續采集的場景下。丟幀意味著相機嘗試發送的圖像數據未能成功到達主機端并被應用程序處理,導致數據流中斷或不完整。這會影響檢測的準確性、系統的穩定性和整體效率。
工業相機丟幀(Dropped Frames)的本質是?數據傳輸過程中的某個環節無法及時處理圖像幀?,導致幀被丟棄。其根源可歸結為三大類原因:?傳輸帶寬瓶頸、主機處理能力不足、相機/配置/環境問題?。以下是具體分析:
1. 檢查并優化數據傳輸帶寬
圖像數據量超過接口或網絡的承載能力。這是?最常見?的丟幀原因。圖像數據量過大導致傳輸接口(如GigE, USB3, Camera Link HS, CoaXPress)或網絡設備(交換機和網卡)不堪重負。
A、核對計算所需帶寬是否正確。
帶寬 (MB/s) = 分辨率寬 × 分辨率高 × 像素深度 (Bytes) × 幀率
若相機輸出為 1920×1080@30fps@Mono8,則帶寬 = 1920×1080×1×30 ≈ ?62.2 MB/s?(需低于接口標稱值)。
B、降低圖像傳輸負荷:?
1)降低分辨率:? 如果應用允許,減小圖像的有效區域(ROI)或使用Binning/Skipping模式。
2)降低幀率:? 在滿足檢測速度的前提下,適當降低幀率。
3)使用更高的壓縮比:? 如果相機支持壓縮可以開啟壓縮(但會增加CPU負載和引入壓縮偽影)。對于無損檢測或需要原始數據的場合慎用。
4)使用像素格式:? 選擇數據量更小的像素格式(如Mono8代替RGB8,YUV代替RGB)。
C、優化傳輸接口設置:?
1)巨型幀:? 對于GigE Vision相機,確保在相機驅動、網卡驅動和交換機上都啟用了巨型幀(Jumbo Frames,通常設置為最大9000或9014字節)。這能顯著減少協議開銷,提高有效帶寬利用率。
2)流量控制:? 確保所有涉及的網絡設備(相機、網卡、交換機)都支持并啟用了流量控制(Flow Control)。這允許接收方(如PC)在緩沖區快滿時通知發送方(相機)暫停發送,防止因主機處理不過來導致的丟幀。
3)中斷調節/中斷合并:? 適當調整網卡的中斷調節設置。過高的中斷頻率會耗盡CPU資源。啟用中斷合并可以讓多個數據包觸發一次中斷,減輕CPU負擔(但可能略微增加延遲)。
升級硬件:?
1) 采用專用網卡:? 為工業相機使用專用的、高性能的PCIe網卡(如Intel I350-T4, I210/I211等),避免主板板載網卡性能不足或共享總線擁堵。
2) 選用高性能交換機:? 對于多相機系統,使用支持巨型幀、流量控制的管理型工業交換機。避免使用消費級或低端交換機。確保交換機的背板帶寬和端口速率滿足所有連接相機的總吞吐需求。

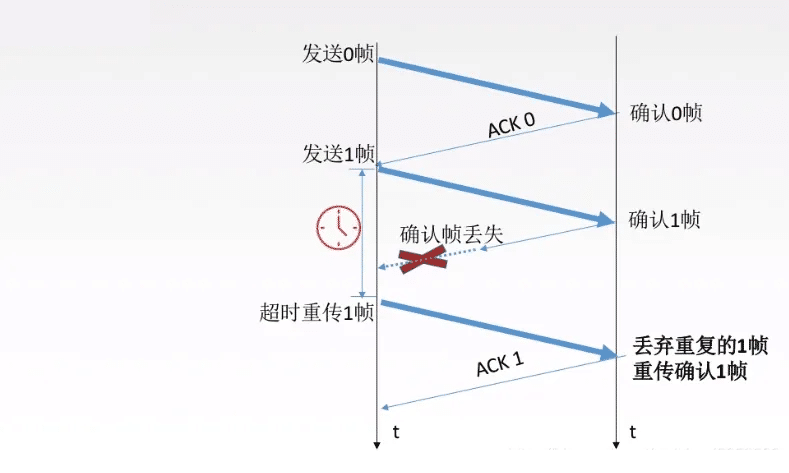

3) 檢查線纜:? 使用符合標準的、屏蔽良好的、長度在推薦范圍內的線纜(Cat6a/Cat7網線,USB3 Gen1/Gen2認證線纜,高質量Camera Link/CoaXPress線纜)。損壞的或劣質線纜會增加誤碼率,導致重傳和丟幀。定期檢查線纜連接器和端口是否有松動或物理損傷。對于有電磁干擾(EMI)的場合?,選用屏蔽線纜,避免靠近強電設備導致信號失真
4) 避免帶寬共享:? 不要將工業相機網絡與辦公網絡或其他高帶寬占用設備共享同一個物理網絡或交換機。
2. 優化主機系統性能
主機(通常是PC)處理能力不足或配置不當是另一個主要原因。圖像數據到達主機后,需要CPU、內存、總線等進行處理、傳輸(到GPU或內存)和存儲。
CPU性能與負載:?
1)確保CPU足夠強大,特別是核心數量(多核有助于并行處理)和單核性能。
2)監控CPU利用率(所有核心)。在采集期間,CPU總利用率應遠低于100%,單個核心的峰值也不應長時間達到100%。
3)關閉不必要的后臺程序和服務,釋放CPU資源。
內存容量與帶寬:?
1)擁有充足的內存(RAM)。圖像緩沖區和應用程序本身都需要大量內存。對于高幀率高分辨率相機,16GB通常是起步要求,32GB或更多更佳。
2)使用高性能內存(如DDR4/DDR5)并確保其在雙通道或四通道模式下運行,以獲得最大帶寬。

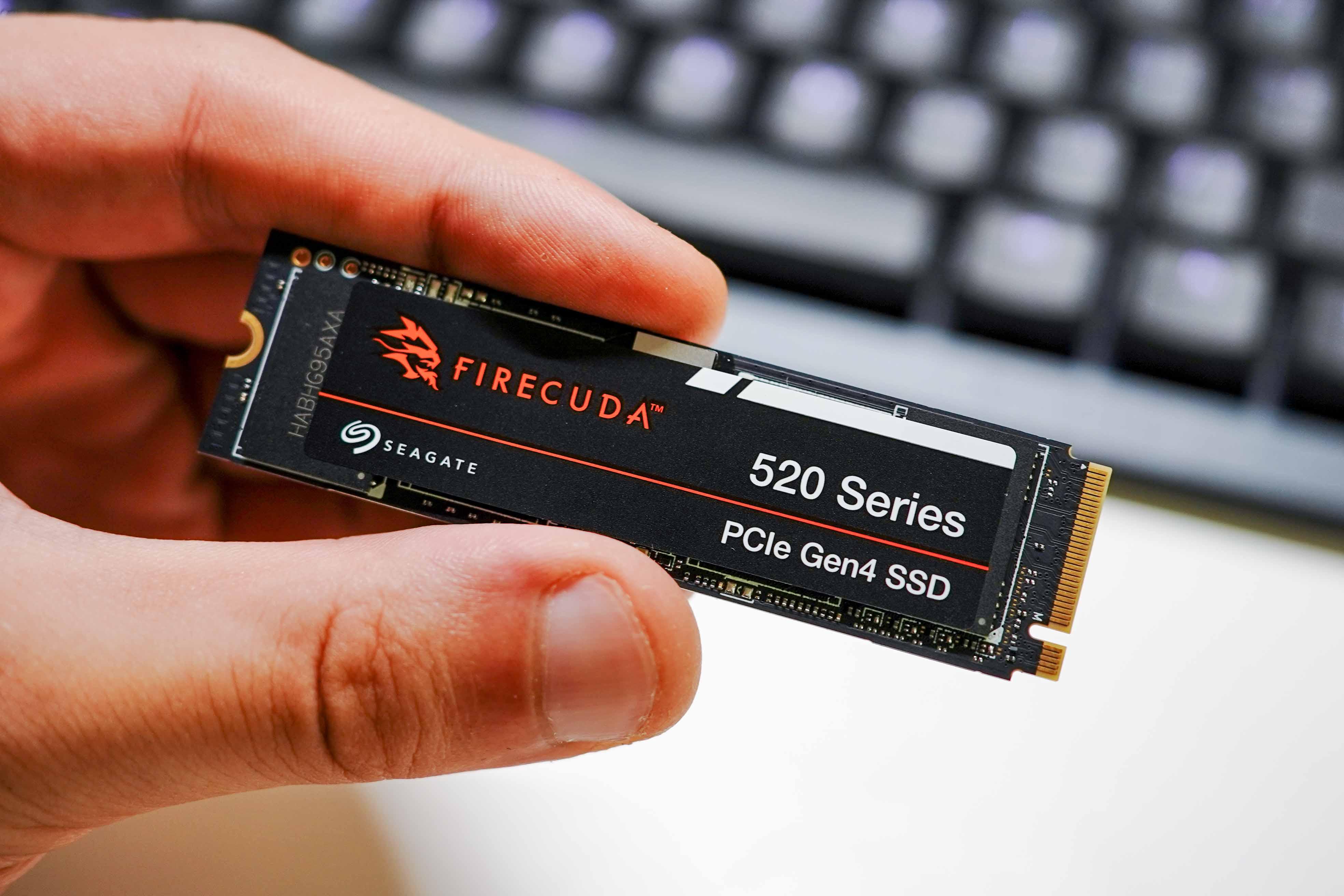

3)磁盤性能:? 如果涉及實時存儲圖像到硬盤,使用高性能SSD(NVMe SSD最佳),避免使用機械硬盤。確保SSD有足夠的空余空間和良好狀態。
4)GPU加速:? 如果圖像處理算法可以在GPU上運行,使用性能強勁的獨立顯卡(GPU)。確保圖像數據能高效地從主機內存傳輸到GPU顯存(如通過DMA)。
PCIe總線:?
1)確保采集卡(GigE, Camera Link, CoaXPress卡)、GPU等都插在主板支持的最高速PCIe插槽上(如x16插槽,即使設備只需要x4或x8帶寬)。
2)避免將多個高帶寬設備(如多個采集卡、高性能GPU)共享同一條PCIe通道。盡可能使用CPU直連的插槽。
3. 優化相機采集設置與驅動配置
相機固件和驅動軟件的配置對數據傳輸穩定性至關重要。
1)增加驅動緩沖區大小:? 相機驅動通常維護一個用于存儲接收到的圖像數據的軟件緩沖區隊列。?這是解決主機暫時處理延遲導致丟幀的關鍵方法?。在相機的驅動配置工具中,找到"Device Buffer"或"Driver Buffer"、"Frame Buffer Count"等設置,并?大幅增加其數量?。這給了主機更多的時間來處理突發的負載峰值或短暫的延遲。但注意,增加緩沖也會增加內存占用和傳輸延遲。
2)使用硬件觸發/同步:? 如果應用允許,不要讓相機自由運行(Continuous Grab)。改用硬件觸發(如外部傳感器信號、編碼器信號)來控制相機在需要的時候精確采集圖像。這避免了不必要的數據傳輸,減少了帶寬壓力和處理負擔。同時,確保觸發信號穩定、無抖動。
3)優化曝光時間和幀率:? 確保設置的幀率是相機在當前分辨率、像素格式下實際可達到的。過高的幀率設置會導致相機嘗試發送超出接口能力的幀,必然導致丟幀。
以上是一些常見的工業相機丟幀的解決辦法,歡迎補充討論
