如何在機器視覺中選擇合適的光源

點擊次數:   更新時間:25/03/20 15:53:03     來源:www.gg199a.com 分    享:

在機器視覺應用中,光源的選擇對圖像的質量和系統的整體性能至關重要。光源是機器視覺系統的“光學畫筆”,直接影響圖像對比度、均勻性和信噪比。合適的光源設計能將目標特征與背景分離,使圖像處理復雜度降低50%以上。不同的任務、物體和環境條件要求使用不同類型的光源。例如,在金屬件檢測中,精準的波長選擇可凸顯氧化層反光差異,而背光照明則能清晰勾勒物體輪廓?。

 1. 機器視覺光源的基本概念

機器視覺系統是利用計算機視覺技術進行圖像處理和分析的系統,其中光源是確保成像質量的關鍵因素。光源的主要作用是提供照明,使得相機能夠捕捉到清晰、細致的圖像。在任何機器視覺應用中,光的質量、光源的類型以及照明的角度等都會極大影響最終的圖像效果。

 2. 常見光源類型及應用場景

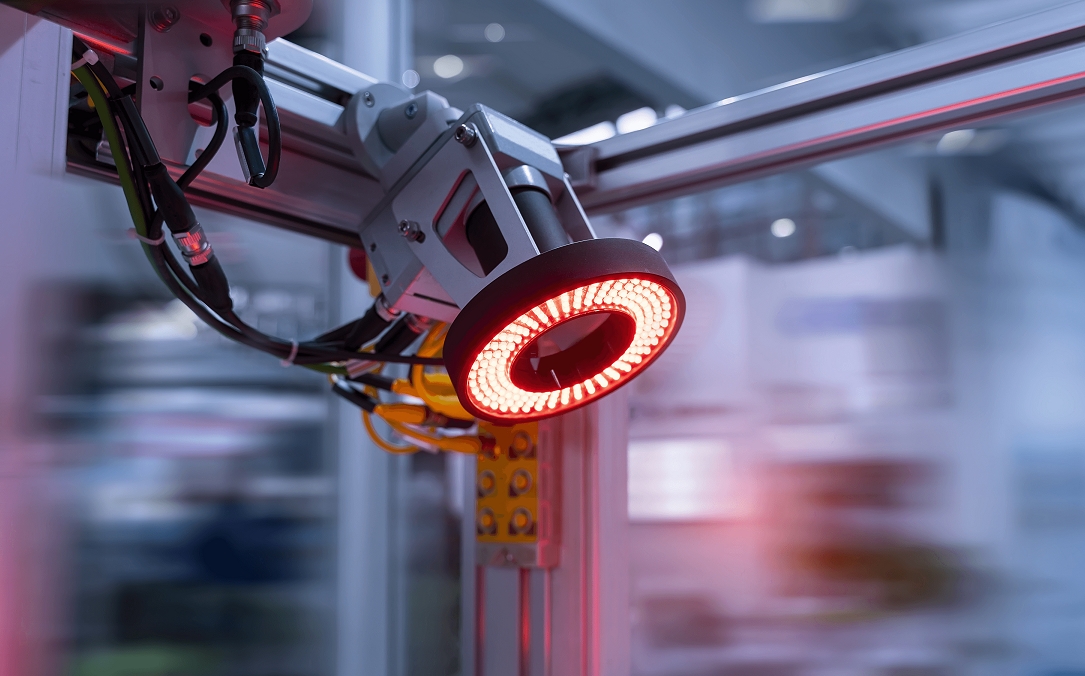

一、?環形光源?

?高反光表面檢測?:通過多角度補光消除金屬、玻璃等反光面的陰影,例如手機金屬邊框劃痕檢測?;

?電子元件檢測?PCB基板焊點定位、IC元件表面印刷字符識別?;

?立體特征增強?:采用低角度(0°~45°)環形光源突顯物體輪廓,如光滑表面的劃痕檢測?。

二、?同軸光源?

?鏡面材料缺陷檢測?:金屬板、晶圓表面微小劃痕的精準成像?;

?高精度定位?:結合分光鏡設計消除表面反光干擾,適用于半導體封裝定位?;

?薄膜類檢測?:通過均勻照明穿透塑料薄膜,讀取噴碼或檢測內部結構?。

三、?線光源與條光源?

?邊緣增強檢測?:斜角照射突出物體輪廓,用于PCB邊緣毛刺檢測、晶圓輪廓定位?;

?表面紋理分析?:通過立體光路設計增強皮革、紡織品的紋理缺陷識別?;

?高速運動場景?:μs級脈沖線光源消除拖影,適用于鋰電池電芯高速分選(2m/s)。

四、?背光源與面光源?

?透明物體檢測?:背光照明清晰勾勒玻璃瓶、透明薄膜的輪廓特征?;

?平面均勻照明?:大面積面光源用于印刷電路板、食品包裝的全表面缺陷篩查;

?低反射材質檢測?:通過漫反射消除紙張、橡膠制品的表面陰影干擾?。

五、?特殊光源技術?

?紅外光源?:穿透塑料/紙張讀取內部噴碼信息,適用于食品包裝質檢;

?紫外光源?:激發膠水、油墨的熒光效應,用于微裂紋或漏膠檢測?;

?激光光源?:高方向性單色光實現亞微米級精密測量,如半導體晶圓三維重構?。

光源技術的選擇需結合?材料特性?(如反射率、透光性)、?檢測目標?(輪廓/紋理/內部缺陷)及?環境約束?(速度/穩定性)進行系統化設計。從基礎照明到智能光學方案,光源始終是機器視覺實現工業級精度的核心變量?。



當然,在機器視覺中,照明的方式也會影響最終結果。常見的照明方式有平行照明、高角度照明、低低角度照明、背光照明等。平行照明多用于無陰影圖像的技術,適用于表面平整、反光物體的檢測;低角度照明尤其適用于具有微小凹凸的物體表面檢測;背光照明常用于厚度測量。



在機器視覺系統中,光源的選擇不僅影響最終的圖像質量,還影響系統的整體性能。這就要求在選擇時充分考慮應用、物體特性、成像條件及預算等各方面的因素。通過合適的光源,可以大大提升圖像處理的精度與效率。
