工業相機分類全解析:如何選擇最適合你的“工業之眼”?
隨著科技的發展,工業相機在生產、檢測和研究等領域的應用越發廣泛。在智能制造、自動化檢測和機器視覺領域,工業相機如同“工業之眼”,直接影響系統的精度、速度和穩定性。
一、什么是工業相機?

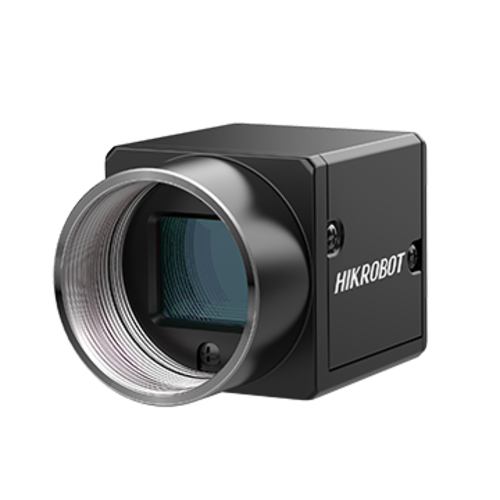

工業相機是一種專門為工業環境設計的圖像采集設備。它是機器視覺系統中的一個關鍵組件,其最本質的功能就是將采集的光信號轉變成有序的電信號。與普通消費級相機不同,工業相機通常具有較高的分辨率、快速的圖像處理能力和穩定的性能表現,能夠在極端環境下持續工作。它們廣泛用于自動化生產線、質量檢測、圖像處理和科研實驗等多個領域。
選擇合適的相機也是機器視覺系統設計中的重要環節,相機的選擇不僅直接決定所采集到的圖像分辨率、圖像質量等,同時也與整個系統的運行模式直接相關。
二、工業相機的核心特點:
1、高可靠性:工業相機能夠在高溫、高濕、震動等環境下穩定工作,具備抗震、防塵、防水等特性。
2、 高幀率:支持高速運動物體拍攝和高精度檢測。
3、高分辨率:工業相機通常具備較高的分辨率,能夠捕捉到細節豐富的圖像,適合用于高精度測量和缺陷檢測。
4、多種接口&協議:支持多種接口和通信協議,如GigE、USB3.0、Camera Link等,適應不同傳輸需求。
5、可編程控制:支持外部觸發、多相機同步,便于集成到自動化系統中。
三、工業相機的分類
工業相機的種類繁多,可以根據不同的維度進行分類:
1、按成像方式與信息獲取維度分類
按成像方式與信息獲取維度可以分為2D相機和3D相機:
2D相機?:通過傳統光學成像獲取二維平面圖像,僅記錄物體的長和寬信息,無法獲取深度信息。適用于表面檢測、尺寸測量、字符識別等無需深度信息的場景。

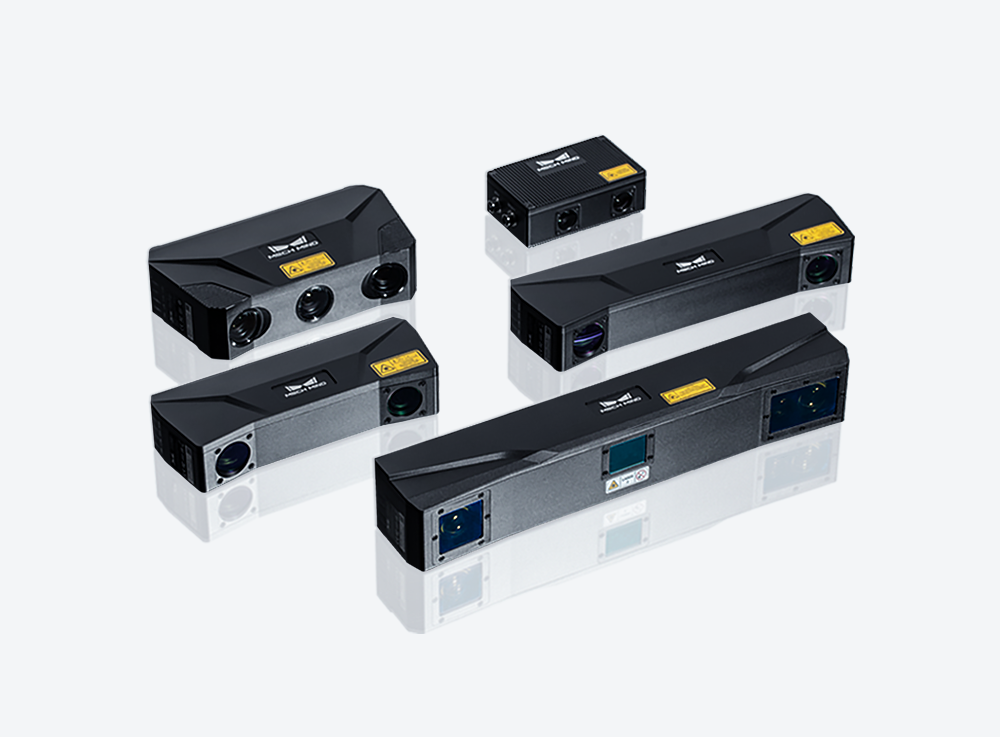

3D相機?:區別2D相機,一個是平面成像,一個是立體成像。通過結構光、TOF(時間飛行法)、雙目視覺等技術獲取物體的長、寬、深度信息,生成三維圖像。常見類型包括結構光相機、TOF相機、雙目相機等,適用于需要三維建模、體積測量、機器人抓取等場景。
2、按芯片類型分類

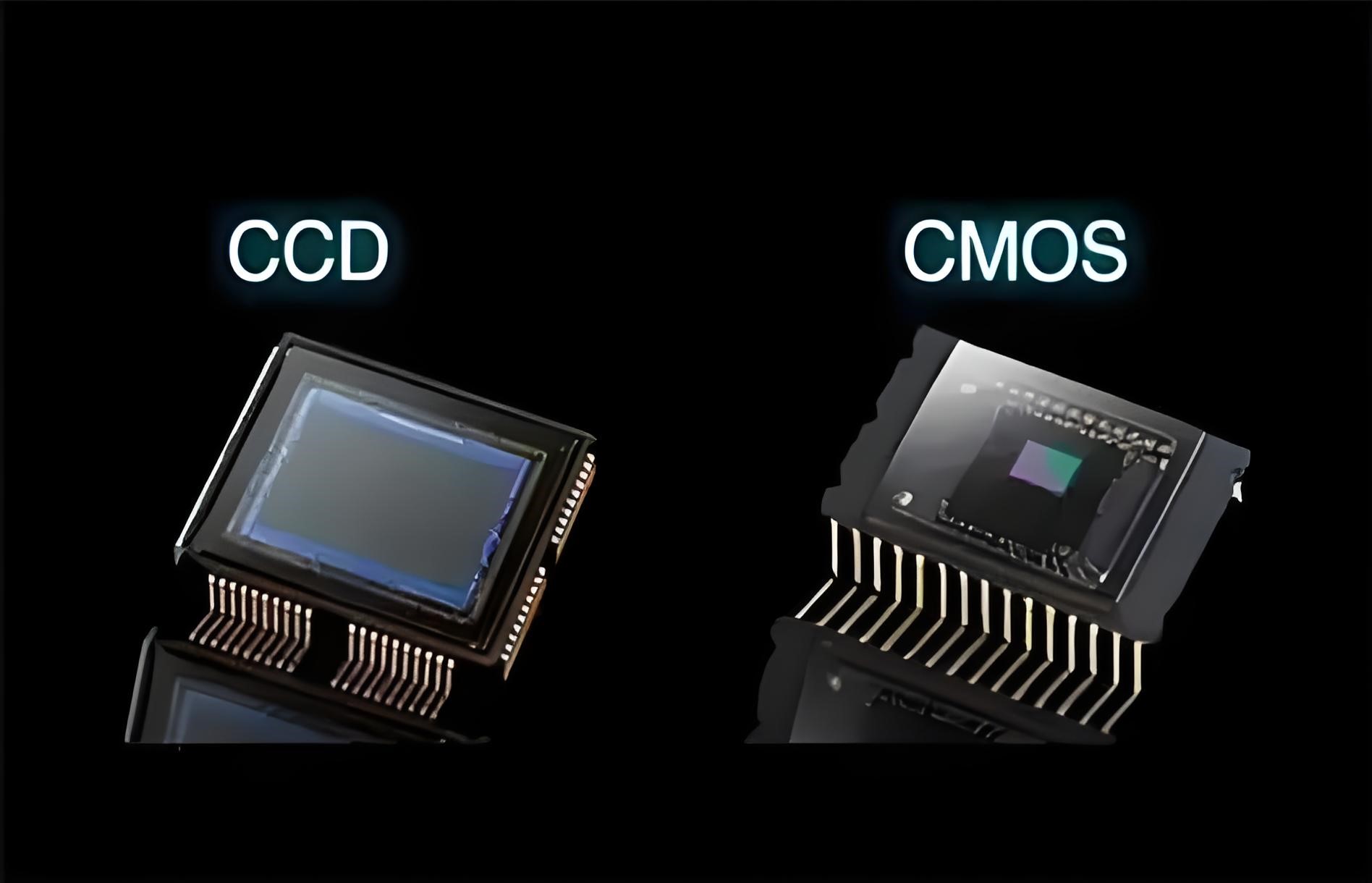

工業相機的核心在于傳感器,目前主流的有CCD(電荷耦合器件)和CMOS(互補金屬氧化物半導體)兩大技術:
CCD相機:成像質量高、噪聲低,適用于高精度檢測(如半導體、顯微鏡),但成本較高,能耗較大,響應速度較慢。
CMOS相機:體積小、功耗低、幀率高、成本低,適合高速檢測(如流水線分揀),近年來技術升級,畫質已媲美CCD。
3、按照傳感器結構分類
按照傳感器的結構特性可以分為線陣相機、面陣相機
面陣相機:面陣相機是一種可以一次性的獲取圖像并能及時進行圖像采集的相機。應用范圍比較廣,例如面積、形狀、尺寸、位置,甚至溫度等測量,這種相機可以快速準確的獲取二維圖像信息,而且具有非常直觀的測量圖像。適用于靜態拍攝。
線陣相機:線陣相機是采用線陣圖像傳感器的相機。呈現出線狀,雖然也是二維圖像,但是很長,適用于動態拍攝。
4、按輸出信號分類
按照工業相機的輸出信號分類可分為模擬相機和數字相機,現在模擬已成過去,數字相機成主流 。
模擬相機(PAL/NTSC):傳輸信號為模擬信號,成本低,但抗干擾差,分辨率低,逐漸被淘汰。
數字相機:傳輸信號為數字信號,抗干擾強,支持高分辨率、高速傳輸。常用的數據接口類型有
- GigE(千兆網):傳輸距離遠(100米),布線簡單,能夠支持長距離傳輸和多相機連接,適合大規模工業部署。
- USB3.0/USB3.1:即插即用,適合便攜設備,但傳輸距離短(5米內)。
- Camera Link/CoaXPress:超高帶寬,支持高速高分辨率成像(如12K線陣相機)。
5、 按圖像色彩分類
黑白(單色)相機:分辨率高、靈敏度好,適合測量和紋理分析等。
彩色相機:可識別顏色,但分辨率略低,適用于食品分選、表面缺陷檢測。
6、 按分辨率與幀率分類
工業相機的分辨率和幀率直接影響檢測精度和效率:
標準分辨率: VGA~5MP | 30~60fps, 適用于一般尺寸測量、條碼識別。
高分辨率: 12MP~100MP+ | 1~30fps |用于精密檢測(如PCB缺陷、印刷品質控)。
高速相機: 1MP~4MP | 1000fps+ ,捕捉瞬間動態(如振動分析、爆破實驗)。
7、按特殊功能分類
紅外/紫外相機:非可見光成像 ,用于夜視監控、材料分析等。
多光譜相機:多波段成像,可用于農業分選、礦物勘探。
四、如何選擇合適的工業相機?
1、明確需求:檢測對象是什么?(尺寸、顏色、速度)
2、環境因素:是否需要防塵、防水、抗震動?
3、預算:CCD成本高,CMOS性價比更高。
4、系統兼容性:接口(GigE/USB3.0/Camera Link)是否匹配現有設備?
5、是否有特殊要求:需要測量物體三維尺寸?選3D相機!檢測透明/反光材料?紅外或偏振相機更靠譜!
工業相機的選擇并非“越貴越好”,而是要根據檢測對象、速度要求、環境條件等綜合考量。無論是CCD還是CMOS,GigE還是Camera Link,只有精準匹配需求,才能讓“工業之眼”發揮最大價值!
隨著人工智能和深度學習技術的不斷突破,工業相機將進一步向智能化方向發展。未來的工業相機不僅能夠進行圖像采集,還能自主進行圖像分析和決策,大幅提升工業自動化水平。此外,隨著5G、物聯網等技術的應用,工業相機的數據傳輸和處理速度也將實現質的飛躍,為工業領域帶來更多可能。
